Giunti a denti e accoppiamenti flessibili

Per collegare in maniera sicura due alberi in un impianto meccanico, Green Gear Trasmissioni offre un’ampia gamma di giunti di trasmissione, suddivisi in varie tipologie per soddisfare esigenze differenti. Tutti i giunti GGT sono progettati per assicurare trasmissione di coppia affidabile, compensazione dei disallineamenti e durata nel tempo, con soluzioni che spaziano dai giunti rigidi dentati a quelli elastici e a tamburo. In base all’applicazione – sia essa un laminatoio, un macchinario industriale pesante o un sistema di sollevamento – GGT può fornire il giunto ottimale, realizzato con materiali e trattamenti superficiali di qualità.

Di seguito le principali categorie di giunti disponibili:

Giunti a denti (Gear Couplings)

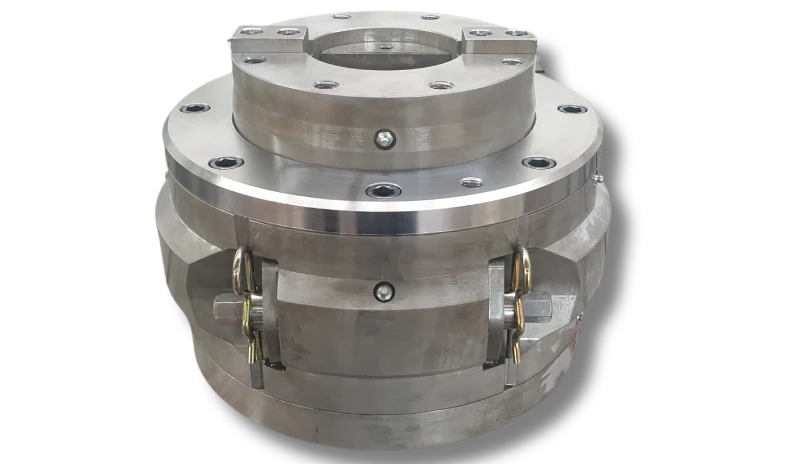

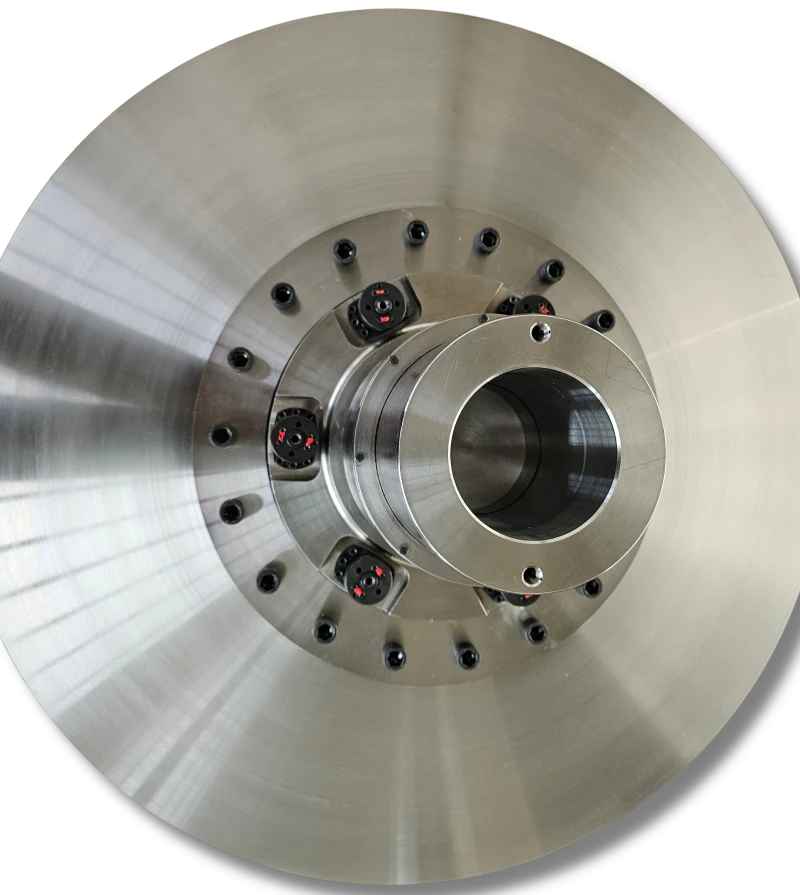

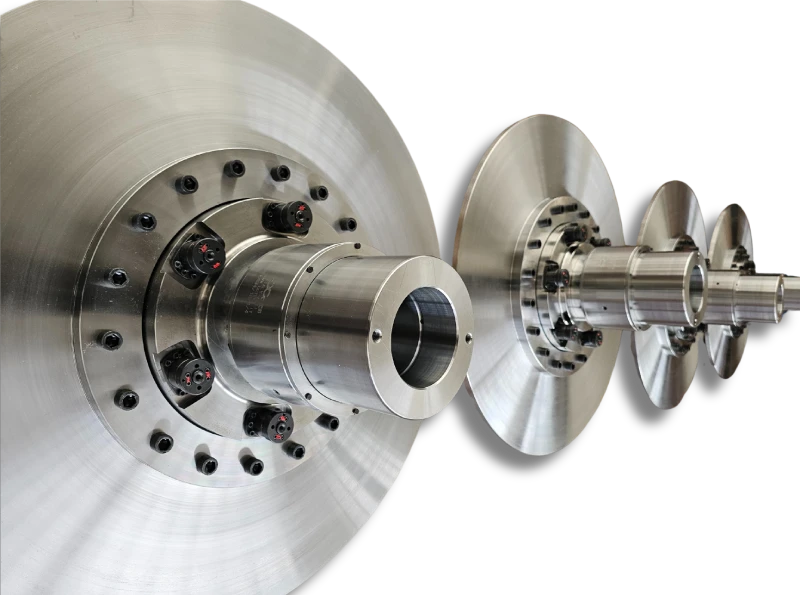

I giunti a denti sono accoppiamenti torsionalmente rigidi, composti da due mozzi dentati che si innestano l’uno nell’altro, consentendo un certo gioco per compensare piccoli disallineamenti tra gli assi. I giunti dentati GGT sono realizzati con dentature ad alta precisione e profilo bombato, che garantiscono un contatto ottimale anche sotto carichi elevati. Sono disponibili sia in versioni standard sia con personalizzazioni, ad esempio integrati con dischi freno o dispositivi di sicurezza per applicazioni speciali. La gamma copre esigenze da applicazioni leggere fino a quelle gravose: possiamo trasmettere coppie nominali imponenti (anche superiori a 15.000 kNm) con diametri fino a 1800 mm. Questi giunti trovano impiego in laminatoi, presse, riduttori industriali e impianti dove è richiesta una connessione solida e durevole tra albero motore e utilizzatore. I vantaggi includono l’elevata capacità di carico, la resistenza agli urti e la semplicità di manutenzione.

Giunti elastici (Elastic Couplings)

I giunti elastici utilizzano elementi elastomerici o in gomma per collegare due alberi, introducendo flessibilità torsionale nel sistema. Questa categoria di giunti è ideale per smorzare vibrazioni, assorbire colpi e picchi di coppia e compensare disallineamenti più pronunciati rispetto ai giunti rigidi. I giunti elastici GGT, disponibili in diverse configurazioni (a perni con boccole elastiche, a tassello elastomerico, a lamelle flessibili, ecc.), proteggono i componenti a monte e a valle riducendo le sollecitazioni trasmesse durante gli avviamenti, gli arresti o le variazioni di carico. Il risultato è un funzionamento più fluido e silenzioso, con minore usura per motori e riduttori. Questi giunti trovano largo impiego sia su macchine dell’industria siderurgica sia su impianti generici (ad esempio su motori elettrici accoppiati a riduttori, ventilatori industriali, pompe e compressori) dove è fondamentale attenuare le vibrazioni e garantire un allineamento tollerante. GGT progetta i suoi giunti elastici con un occhio di riguardo alla facilità di manutenzione: molti modelli permettono la sostituzione rapida degli elementi elastici senza smontare completamente il giunto, riducendo i tempi di fermo impianto.

Giunti a tamburo (Drum Couplings)

I giunti a tamburo integrano nella loro struttura un tamburo per freno, combinando così la funzione di accoppiamento meccanico con quella di elemento frenante. Questo tipo di giunto è tipicamente utilizzato in sistemi di sollevamento e movimentazione (come gru, argani, paranchi) e in applicazioni industriali dove è necessario frenare o arrestare i macchinari senza disinnestare il motore. I giunti a tamburo GGT sono progettati per soddisfare le esigenze più impegnative: il design compatto e ottimizzato consente di ridurre peso e ingombro a parità di coppia trasmessa, facilitando l’installazione anche in spazi ristretti. Il tamburo freno è dimensionato per offrire la massima superficie di contatto con le ganasce freno, assicurando una frenatura efficace e modulabile. Dal punto di vista della trasmissione, i giunti a tamburo GGT mantengono tutti i vantaggi di un giunto a denti di alta qualità: elevata capacità di carico, robustezza e resistenza ai carichi alternati. Ogni giunto a tamburo può essere personalizzato sulle specifiche del cliente, ad esempio per diametro del tamburo, tipo di collegamento agli alberi (calettato, con chiavetta, oppure flangiato) e materiali in funzione dell’ambiente operativo. Queste soluzioni permettono di incrementare la sicurezza ed il controllo nei sistemi industriali complessi, integrando in modo intelligente trasmissione e frenatura.

Giunti a denti con autolubrificazione

I giunti GGT possono essere equipaggiati da allunga autolubrificante, che consente di eseguire il riempimento solo una volta l’anno. Il sistema distribuisce la lubrificazione in modo automatico ed uniforme al giunto, senza sprechi, riducendo i costi di manutenzione.
